Zerlegung und Schrauben

Wie man Schrauben und Kleinteile beim Zerlegen eines Autos organisiert

Ein einfaches System aus Behältern, Beschriftungen und technischen Fotos hält den Kontext der Zerlegung über Monate oder Jahre fest.

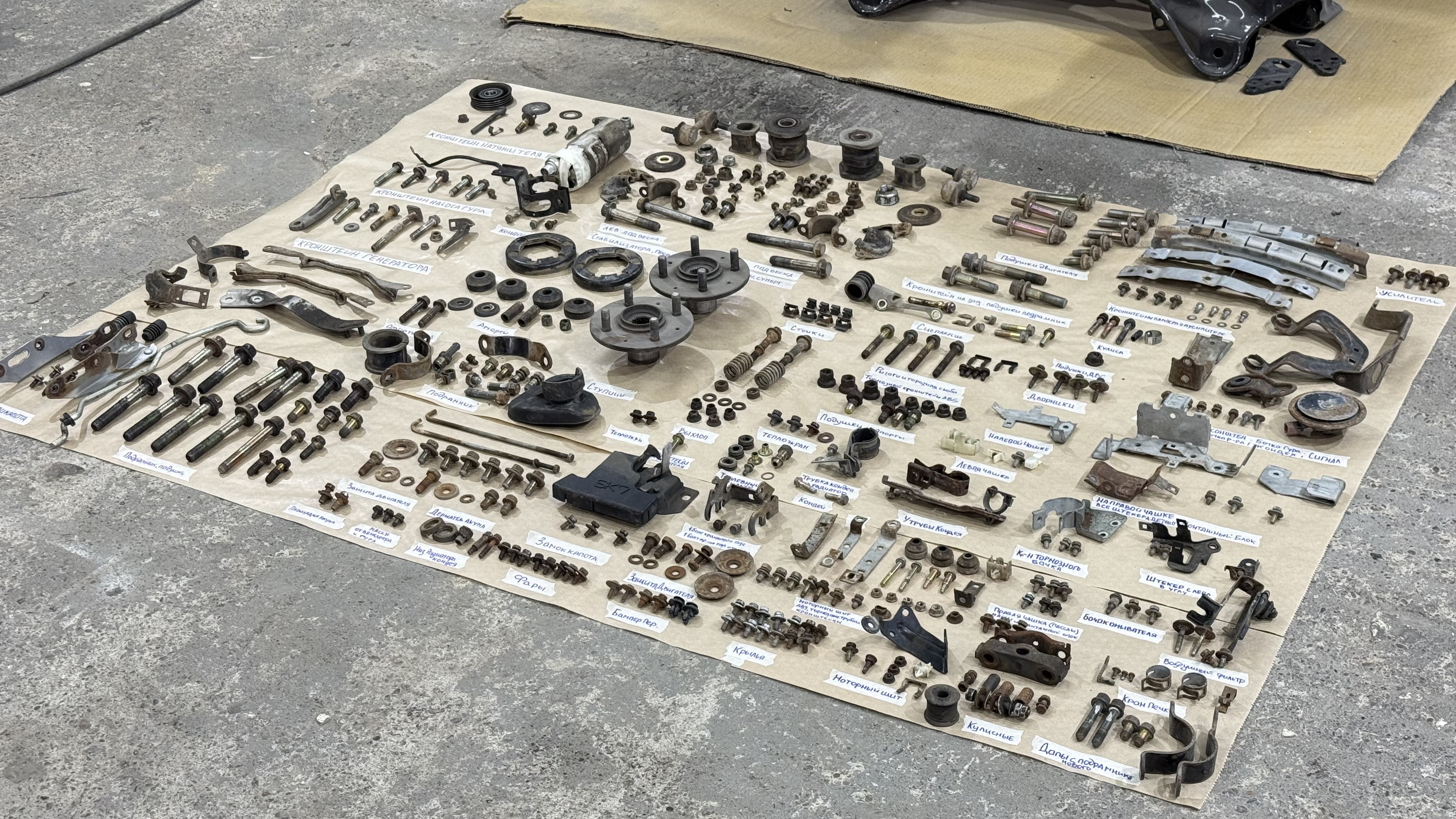

Schrauben und Halter eines Honda Civic auf Karton mit handschriftlichen Beschriftungen

Wie man Schrauben beschriftet, fotografiert und lagert, zur Aufbereitung gibt und beim Zusammenbau nichts vertauscht.

Beim Ausbau der ersten Baugruppe wirken ein paar Schrauben leicht merkbar. Nach einigen Wochen sammeln sich ähnliche Schrauben, Muttern, Scheiben, Hülsen und Halter in der Garage. Ein Teil bleibt am Auto, ein Teil geht zur Aufarbeitung, und manche Baugruppen sieht man erst Monate später wieder.

Dann reicht Erinnerung nicht mehr aus, um sicher zu wissen, wo eine bestimmte Schraube saß, auf welcher Seite die Scheibe lag oder ob ein Distanzstück wirklich zu dieser Befestigung gehörte.

Zuerst sehen wir uns an, wie Schrauben im Idealfall organisiert werden können. Nicht jedes Detail muss übernommen werden: Danach folgen einfache Regeln, die auch in einer normalen Garage funktionieren.

Wie ein idealer Zustand aussehen kann

Im Idealfall liegen ausgebaute Teile und Schrauben nach Baugruppen sortiert, mit einer Beschriftung neben jeder Gruppe. Auch Monate später ist erkennbar, was aufgearbeitet wurde, was fehlt und wohin jedes Teil beim Zusammenbau gehört.

Eine solche Auslage braucht Platz und Zeit, erlaubt aber die schnelle Kontrolle einer großen Teilemenge. Zugleich macht sie den bereits erledigten Fortschritt sichtbar, was bei einer langen Restauration tatsächlich motiviert.

Wie weit Sie dabei gehen, entscheiden Sie selbst. Manchmal reichen ein beschrifteter Beutel und ein paar Fotos, manchmal lohnt sich die Auslage einer ganzen Baugruppe. Aus den folgenden Regeln können Sie ein System für Ihre Garage und Ihr Projekt zusammenstellen.

Bereiten Sie Behälter vor der Zerlegung vor

Kleine Kisten, Behälter oder stabile Beutel sollten bereitliegen, bevor die nächste Baugruppe gelöst wird. Dann landet die Schraubenware sofort an ihrem Platz und nicht vorübergehend im Regal.

Die Beschriftung sollte nicht nur das Fahrzeugsystem nennen, sondern die konkrete Stelle. 'Fahrwerksschrauben' lässt zu viele Möglichkeiten offen. 'Vorderachse links - Querlenkerbefestigung' hilft beim Zusammenbau deutlich mehr.

Beispiele für hilfreiche Beschriftungen

  • Vorderachse links - Querlenkerbefestigung
  • Getriebe - hinteres Lager
  • Anlasser - Befestigung und Distanzstücke
  • Kühler - obere Halter

Zusammen lassen, was zusammen montiert war

Wenn eine Schraube mit bestimmten Scheiben, einer Hülse oder Mutter montiert war, bleibt der Satz möglichst zusammen. Scheiben können auf der Schraube bleiben, die Mutter wird locker aufgedreht.

Wenn ausgebaute Schrauben nicht stören und nicht gereinigt oder aufgearbeitet werden müssen, kann man sie manchmal von Hand in das ursprüngliche Gewinde zurückstecken.

Das passt nicht immer. Vor Schweißarbeiten, Lackierung oder Strahlen sollten Schrauben nicht in der Karosserie bleiben, und eine von Hand eingesetzte Schraube darf nicht für endgültig angezogen gehalten werden.

Wenn ähnliche Schrauben unterschiedlicher Länge nebeneinander sitzen, fotografieren Sie ihre Position vor dem Ausbau.

Fotografieren Sie Hinweise für den späteren Zusammenbau

Ein technisches Foto muss nicht schön sein. Es soll die Lage von Teilen festhalten, die sich schwer mit Worten beschreiben lässt.

Nach dem Ausbau ist es hilfreich, die Schrauben einer Baugruppe auszulegen und von oben zu fotografieren. So lassen sich Anzahl und Gruppierung später prüfen.

Löschen Sie ein schlechtes Foto nicht zu schnell. Monate später kann genau die benötigte Scheibe oder ein Halter am Bildrand zu sehen sein.

Was im Bild sein sollte

  • Lage und Einbaurichtung der Schraube
  • Reihenfolge von Scheiben, Hülsen und Distanzstücken
  • Längenunterschiede benachbarter Schrauben
  • Ausrichtung eines Halters vor dem Ausbau
  • der komplette Schraubensatz nach der Zerlegung

Vor dem Weggeben eine Inventur machen

Schrauben, die die Garage verlassen, brauchen eine eigene Dokumentation. Vor Galvanik oder anderer Behandlung sollten die Teile nach Baugruppen ausgelegt, beschriftet und von oben fotografiert werden.

Es geht nicht darum, jede Scheibe als Einzelartikel zu katalogisieren. Es geht darum, nach der Rückgabe zu wissen, ob alles da ist und zu welcher Baugruppe es gehört.

Vor der Übergabe an die Werkstatt

  • Schrauben nach Baugruppen trennen
  • jede Gruppe beschriften
  • Übersichtsfoto und Nahaufnahmen machen
  • seltene oder wichtige Teile zählen
  • Übergabedatum und Werkstatt festhalten

Vollständigkeit sofort nach Rückgabe prüfen

Legen Sie die zurückgekommenen Teile ungefähr in denselben Gruppen aus und vergleichen Sie sie mit den Fotos vor der Abgabe. Fehlende Teile lassen sich sofort leichter klären.

Nach einer neuen Beschichtung sind ähnliche Schrauben schwerer zu unterscheiden, weil Korrosionsspuren und Farbunterschiede verschwinden. Darum sollte die Partie nicht in eine gemeinsame Kiste zurück.

Diese kurze Prüfung spart später die Suche nach einer einzelnen fehlenden Schraube, wenn die Baugruppe eigentlich einbaufertig ist.

Ein einfaches System reicht für ein Garagenprojekt

Wenn die ideale Auslage nicht möglich ist, bleibt das System trotzdem nützlich. Eine Garagenrestauration profitiert von wenigen Handgriffen, die bei jeder Zerlegung wiederholt werden.

Je länger das Projekt dauert, desto wertvoller werden diese Gewohnheiten. Nach einem Jahr kehrt man zu einer Gruppe mit Namen, Fotos und kurzem Verlauf zurück.

Kurze Merkliste

  • Behälter vor der Zerlegung vorbereiten
  • Schrauben sofort und nach genauer Stelle beschriften
  • Schraube, Scheiben, Hülsen und Mutter möglichst zusammen lassen
  • Baugruppe vor der Zerlegung fotografieren
  • ausgebaute Schrauben als Gruppe fotografieren
  • Partie vor der Abgabe festhalten
  • Vollständigkeit direkt nach Rückgabe prüfen

Organisieren Sie die Zerlegung so, als würde jemand anderes das Auto zusammenbauen. Nach einem Jahr könnten Sie selbst diese Person sein.
